高度な技術力でお客様の期待を超える金型を製作します
高度な技術力を駆使して、お客様の多様化するニーズに答えながら、社内設計を行い、
金型を製造します。また、お客様ラインのハイサイクル化を実現します。
製造フロー
-
構想設計
-
-
多様化するNeedsに答える金型製作を行う為、お客様の型仕様・成形機仕様から弊社独自の
設計企画書を作成し、金型構想設計をしています。 -
弊社規格品・市販品をCADの標準部品として登録、各種アンダーカット構造を
ユニット登録する事で、設計検討時間の短縮をしています。
-
-
詳細設計
-
-
突出し・冷却・ガス抜き構造は弊社60年以上の設計技術ノウハウにて最適な提案をしています。
-
型基本構造・外観データまで全てを3D設計で行い、3Dデータを加工・組立工程へ
アウトプットしています。 -
弊社工場内では3Dデータの確認が可能な為、加工・組立作業者はデータを確認しながら
作業を実施しています。 -
金型2D図面は概要図として組立図・外観図・部品表・各種配線図を作成しています。
-
-
3Dソリッド設計
設計データを製作工程に供給し活用することにより、
金型設計・製作の工数が削減できると考えています。
3Dソリッド設計による、
設計時間の短縮と加工効率のUPを図ります
-
金型製作までの
一貫データ利用 -
3次元的干渉確認
-
図面レス
-
ビジュアルに判断でき
個人の経験差が少ない
自動車用プラスチック射出成形部品の高効率、短納期金型設計製造システムの開発
-
キャビ3D -
コア3D -
型外観3D -
冷却配管 -
突出し・アンダーカット
-
ハイサイクル化への考え方
ハイサイクルは、金型技術と成形技術の融合により、
実現するものと考えます。永年蓄積した当社独自のノウハウにより、お客様のラインコスト削減に貢献致します。
エスバンス独自のノウハウで
お客様のハイサイクル化をご支援します
-
最適な冷却配置の
ご提案 -
突出ピン、突出ブロック
を適用した最適な
突き出しバランスの
ご提案。 -
エスバンスバルブゲート
のご提案
-
- W
- 射出
-
- W
- 保圧
-
- D
- 型開き
-
- W
- 冷却
-
- D
- 取り出し
-
CAEソリューション
高品位な金型は、永年に渡り蓄積された金型専門メーカーの
ノウハウと、CAE解析エンジニアリングの融合により、
実現するものと考えます。
CAE解析技術の駆使
-
最適な金型設計の実現
-
初期流動段階での
不具合予測 -
生準リードタイム削減
-
ラインコスト削減
-

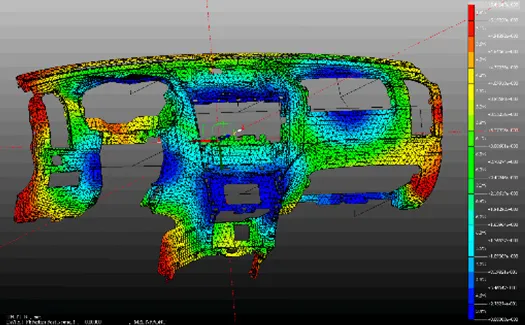

流動解析
流動解析によりウェルドラインを見据え、
最適なゲートレイアウトのご提案が可能です。
-
構造解析
金型構造解析により強度・剛性の予測を行い、
金型寿命向上に繋がるご提案が可能です。
-

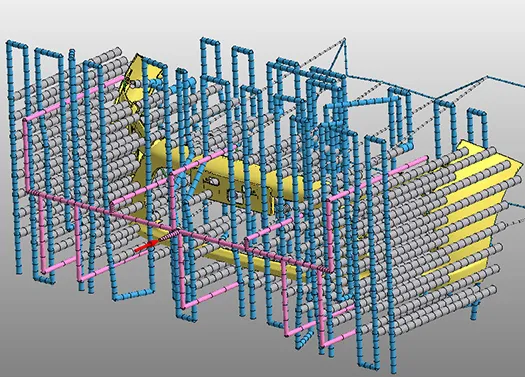

冷却解析
冷却解析により金型の冷却能力をシュミレーションする事で、ハイサイクルに繋がるご提案が可能です。
